Kromě firmwaru pro stávající regulace navrhujeme i vlastní desky s čipem ESP32-S3. Návrh desky SV1 pro termické solární kolektory (ne fotovoltaiku) nebo jeden ekvitermní topný okruh je hotový. Větší deska SV4 pro solární kolektory a dva topné okruhy je ve vývoji, její schéma je hotové.

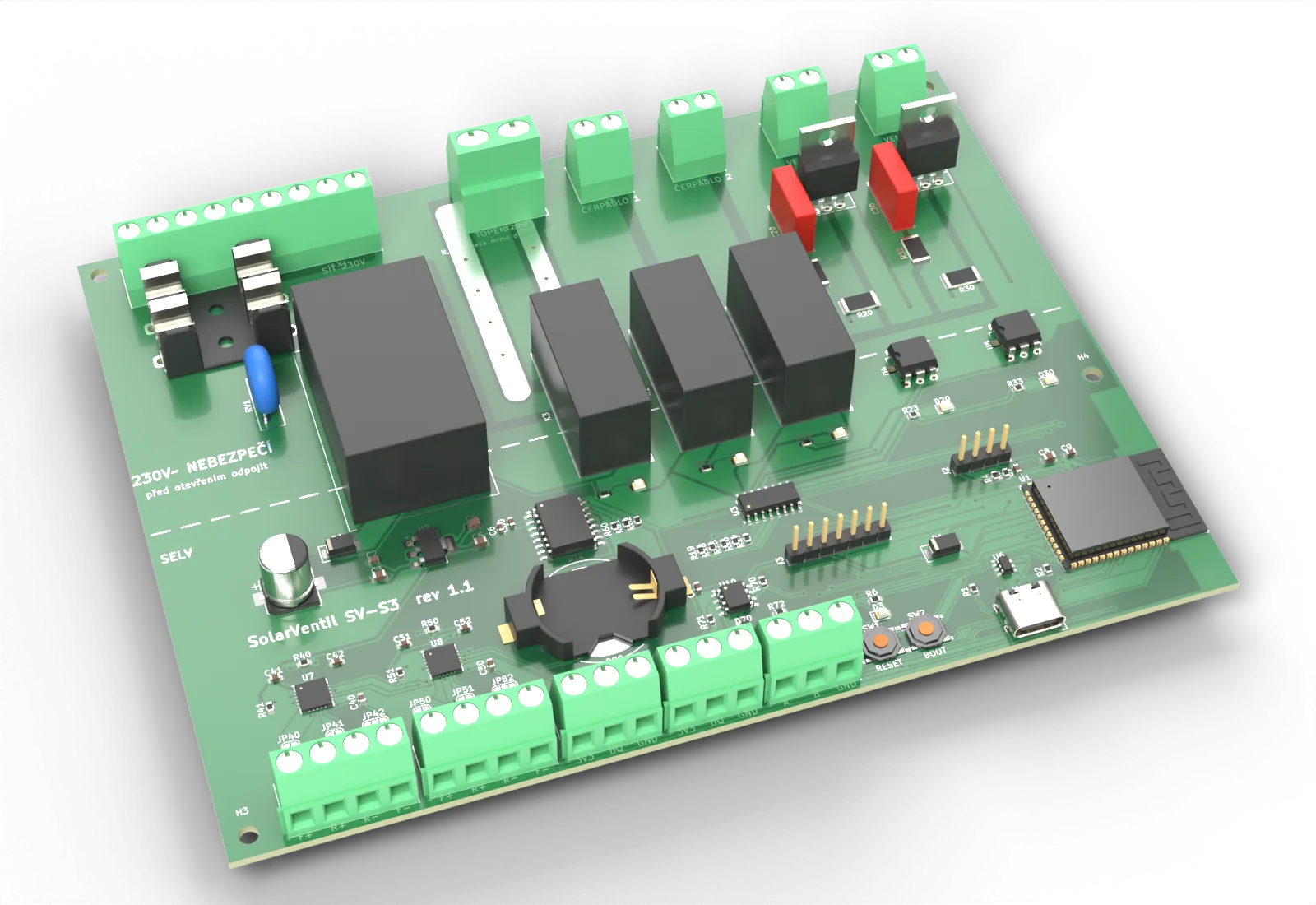

Celá regulace na jedné desce 167 × 128 mm: síťový zdroj, tři relé (dvě čerpadla a topné těleso s vlastní silovou svorkou), dva triakové výstupy pro ventily, dvě čidla PT1000, sběrnice 1-Wire pro čidla DS18B20, hodiny reálného času s baterií, RS-485, USB-C a čip ESP32-S3 s Wi-Fi. Běží na ní firmware SolarVentil se stejným cloudem, aplikací a nástěnným displejem jako u stávajících regulací.
Ve výkresech je deska označená jako SV-S3, aktuální revize 1.1.
| Svorka | Vývody | Připojuje se |
|---|---|---|
| 230 V – horní řada | ||
| SÍŤ 230V (X1) | L · N · PE | napájení regulace, čerpadel a ventilů (jistič max. 10 A) |
| PE (X7, X8) | 6× PE | ochranné vodiče spotřebičů |
| TOPENÍ 16A (X2) | L · L′ | L = fáze z vlastního jističe max. 16 A, L′ = fáze k topnému tělesu přes relé K3. N a PE tělesa se zapojují mimo desku. Svorka s roztečí 7,62 mm. |
| ČERPADLO 1 (X3) | L′ · N | solární čerpadlo – relé K1 |
| ČERPADLO 2 (X4) | L′ · N | druhé čerpadlo (podle zapojení) – relé K2 |
| VENTIL 1 (X5) | L′ · N | přepínací ventil – triak Q1 |
| VENTIL 2 (X6) | L′ · N | druhý ventil (podle zapojení) – triak Q2 |
| Malé napětí (SELV) – dolní řada | ||
| PT1000 S1 (X9) | F+ · R+ · R− · F− | kolektor (2vodičové čidlo na F+ a F−) |
| PT1000 S2 (X10) | F+ · R+ · R− · F− | druhý kolektor nebo jiné horké místo |
| DS18B20 A, B (X11, X12) | 3V3 · DATA · GND | čidla zásobníků a další (řetězí se na jednu sběrnici) |
| RS-485 (X13) | A · B · GND | rozšiřující moduly (zakončení sběrnice pájecí propojkou) |
| USB-C (J1) | USB | nahrání firmwaru a servis |
Funkce výstupů a čidel se nastavuje v aplikaci podle zvoleného zapojení solární sestavy (10 podporovaných zapojení). L′ je spínaná fáze.
Prototyp. Deska SV1 je zatím prototyp a nemá certifikaci CE. Během ověřování se mohou změnit součástky i parametry. Na desce je síťové napětí 230 V: zapojení do sítě smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací.

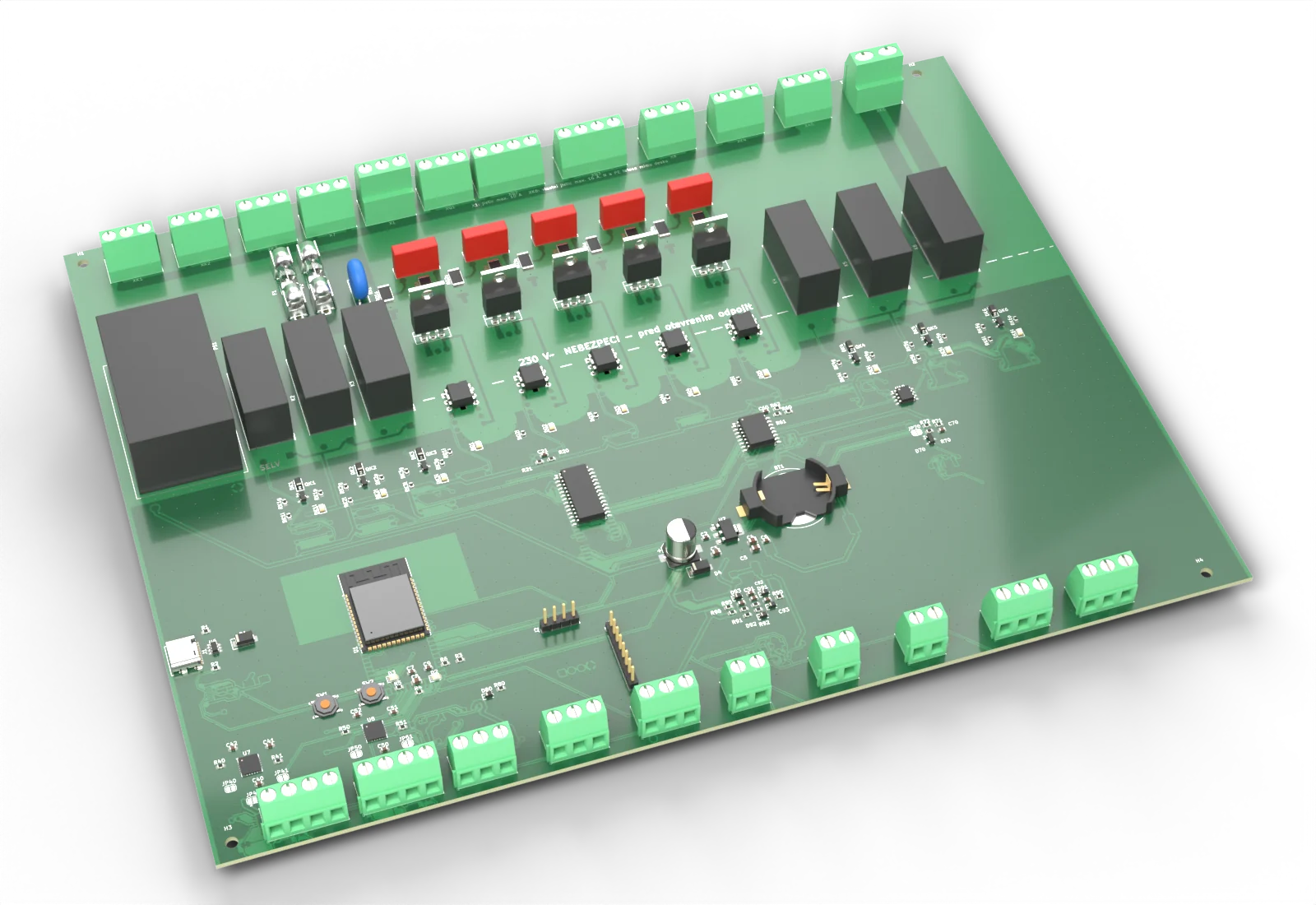

Větší deska pro domy, kde regulace kromě solárních kolektorů řídí i topení. SV4 zvládne solární kolektory a dva ekvitermní topné okruhy současně – každý okruh s vlastní topnou křivkou, směšovacím ventilem a čerpadlem. Je to jedna čtyřvrstvá deska 278 × 212 mm s čipem ESP32-S3. Firmware, cloud, aplikace i displej jsou stejné jako u SV1.
Ve výkresech je deska označená jako SV-S4, revize 2.0. Schéma i plošný spoj jsou navržené, před výrobou prototypu nás čeká závěrečná kontrola.
| Svorka | Výstup | Pro |
|---|---|---|
| XK1 | relé | solární čerpadlo 1 |
| XK2 | relé | solární čerpadlo 2 |
| XK3 | relé | čerpadlo topného okruhu 1 |
| XK4 | relé | čerpadlo topného okruhu 2 |
| XK5 | relé | záložní zdroj tepla (kotel, tepelné čerpadlo) |
| XK6 | relé 16 A | topné těleso – samostatná silová svorka L · L′ (7,62 mm, 24 A) s přívodem z vlastního jističe 16 A; N a PE tělesa se zapojují mimo desku |
| XQ1 | triak | solární přepínací (3cestný) ventil |
| XQ2 | 2 triaky | směšovací ventil okruhu 1 – otevírá / zavírá |
| XQ3 | 2 triaky | směšovací ventil okruhu 2 – otevírá / zavírá |
Celkem 6 relé a 5 triaků (BTA16 s optotriakem MOC3063, odrušovacím RC členem a varistorem). Čerpadla a ventily chrání pojistka T4A, zdroj desky T500mA. Každý výstup má i svorku ochranného vodiče PE. Síťový přívod desky stačí jistit 10 A, topné těleso má vlastní přívod.
Stejně jako u SV1 je síťová část 230 V nahoře a bezpečné malé napětí (SELV) dole, mezi nimi pás bez mědi široký aspoň 6 mm. Přes něj vedou jen zdroj, cívky relé a optotriaky; pod optotriaky je navíc frézovaná drážka. Vnější vrstvy mají měď 70 µm kvůli 16 A topení a vnitřní dvě vrstvy jsou zemní plochy pro odolnost proti rušení.
Autorská práva. Návrhy desek SV1 a SV4 jsou chráněny autorským právem. Kopírování, výroba a šíření návrhu jsou možné jen s naším souhlasem. Podrobné schéma, seznam součástek a výrobní podklady poskytujeme výrobci stavebnice po dohodě – napište nám.
SV4 je rozpracovaný prototyp, zatím neověřený a bez certifikace CE. Parametry se mohou během vývoje ještě změnit a zapojení do sítě 230 V smí provádět jen osoba s elektrotechnickou kvalifikací. Stejně jako SV1 ji chceme nabízet jako stavebnici – jednáme o tom s jednou společností. Chcete-li být u prvních kusů, ozvěte se.
Připravujeme verzi cloudu, kterou si každý spustí doma – na domácím serveru nebo na NAS (síťovém úložišti) s Dockerem. Bude umět totéž co cloud na solarventil.cz: plánovat dohřev podle předpovědi a nízkého tarifu, učit se z provozu, ukazovat grafy a posílat upozornění.
Regulace se pak místo na solarventil.cz připojí k vašemu serveru a data zůstanou doma. Předpověď počasí a rozvrh nízkého tarifu si server bude dál stahovat z internetu.
Napište, o kterou desku máte zájem a jakou máte solární sestavu a topení.
